傳動產品
輸入側交流電抗器的作用是什么？？ 電路中電抗器一般有兩個作用：
用來限制電網電壓突變和操作過電壓引起的電流沖擊，平滑電源電壓中包含的尖峰脈沖，或平滑橋式整流電路換相時產生的電壓缺陷, 有效地保護變頻器和改善功率因數，它既能阻止來自電網的干擾，又能減少整流單元產生的諧波電流對電網的污染。
輸出電抗器
直流電抗器
變頻器輸出端接接觸器合適嗎？？ 通常情況下，變頻器輸出端不建議接接觸器，如果必須要接接觸器，則需要遵循以下準則：啟動，先吸合接觸器，再啟動變頻器；停機，先停止變頻器，再斷開接觸器。絕對不允許變頻器在運行狀態下，突然把接觸器切入或斷開，因?yàn)檫@樣會造成巨大的沖擊電流，損壞變頻器或電機，嚴重時可能導致炸機。
電動機和變頻器之間的距離較遠應采取什么措施？？ 當變頻器與電機之間的輸出線路太長，會有以下幾方面影響：1．線路壓降增大；2.線路漏電流增大；3.長線分布電容和電感方面會產生很高的dv/dt,易損壞電機。
變頻器長期不用應該注意哪些問題？？ 1、電解電容，會降低容值，甚至發生電液溢出，使印制電路板受到腐蝕。

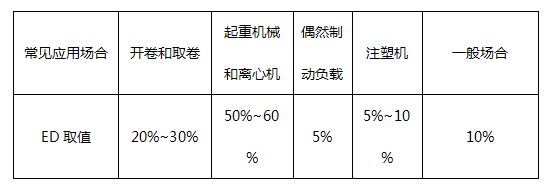

在需要快速制動的應用場合，怎樣選配制動電阻？？ 選配制動電阻需要計算電阻阻值R和功率Pr，為了在市面上買到標準的制動電阻，選型上可以適當?shù)姆糯螅醋柚当扔?jì)算值選小，功率選大，但要考慮制動單元額定電流），計算方法如下：
在需要快速制動的應用場合，怎樣選配制動單元？？ 四方各系列變頻器內置制動單元匯總?cè)缦拢?br />
A510-4T0150H及以下功率段機型標配 V560-4T0220G/4T0300P及以下功率段機型標配
V系列面板怎么鎖定與解鎖？？ ①鎖定：通過設置應用參數F0.0.11來鎖定面板的部分或全部按鍵功能，如果參數設置為面板鎖定模式，變頻器在上電后立即鎖定面板，此時操作面板會顯示PL.LOC，代表鍵盤鎖定。
廢舊變頻器如何處理？？ 變頻器內部使用較多的電解電容以及不易降解材料，隨意丟棄會對環境造成較大污染，請不要隨意丟棄或按普通廢品處理，盡量交給專業機構回收處理。
變頻器長期停用后再次使用應注意什么？？ 變頻器若長期不用，每兩個月應通一次電以恢復濾波電容器的特性，同時檢查變頻器的其它功能。通電時應通過一個調壓變壓器逐步增大電壓，且每次通電時間應在半小時以上。
如何防止因電氣柜潮濕而引起的變頻器故障？ 盡量改善電柜周邊環境，同時對電柜內部采用防潮濕處理，比如柜體內部放置干燥劑等。
運行中機械抖動并且電流波動怎么處理？？ 1.E380系列可以調整FC.11振蕩抑制因子處理并配合調整V/F曲線。
2.V系列在V/F模式下調整F5.3.37以及V/F曲線，在矢量模式下調整閉環轉速參數。
電機聲音刺耳怎么辦？？ 1.檢查機械安裝部分，排除機械故障；
2.適當調整載波頻率，啟動噪音平滑功能。
各系列變頻器最大輸出頻率是多少？？ 線切割機E310-2S0007BX上電運行為何無法啟動？？ 觀察端子狀態d-10并檢查線路，使X1、X2、X3要和CM在閉合狀態。（F1.14=0111,）
變頻器在正常運行過程中，如何做好機器的日常檢查以延長機器的使用壽命？？ a. 檢查操作面板顯示是否正常，觀察面板顯示是否缺損、變淺或殘缺，如有異常應及時更換面板或檢修。
b. 檢查電源電壓、輸出電壓、直流母線電壓是否正常。用機械萬用表分別測量三相電源電壓，正常情況下應該平衡，電壓值在正常范圍內，單相的電源電壓也在正常范圍內。若U/V/W三相不平衡或輸出電壓偏低，應停機檢修變頻器。直流電壓值過低（與監控值D-4/d0.007對比）,,也需檢查修理。
c. 檢查輸入輸出電纜是否發熱、變形、燒壞，如有此情況，通常是接線端子松動，需扭緊，或停機更換導線。
d. 檢查風扇運轉是否正常，如不正常應停機后清理或更換之。
e. 檢查散熱器溫度是否正常（可用紅外線測溫儀測量）。如不正常，若是環境溫度過高，應采取措施降低環境溫度；若是風扇使用年限已到、堆積塵埃油污，致使散熱器溫度升高，則應清理或更換。
f. 檢查變頻器是否有振動現象。可用長柄螺絲刀一頭觸變頻器，耳朵貼緊螺絲刀柄，可發現輕微的振動現象。該種現象通常是由機械振動引起的共鳴，會引起電子器件的機械損傷。可增加橡膠墊來減少或消除振動，或在確保精度準確的前提下，通過調整參數，避開機械共振點。
g. 檢查變頻器在運行過程中有無異味。
V560如何實現電機停機定位？？ 根據設備情況選擇編碼器和PG卡（數控機床選用5V編碼器和PG信號分離卡PGV-C001；其他設備一般采用12V編碼器和PG標準卡PGV-C000），進行電機參數測定，實現變頻器閉環矢量控制，再設定參數Fb.2.20為3，最后根據要求設定停機角度Fb.2.45。
V系列變頻器如何實現電機參數測定？？ 設定參數F0.0.09為0000、F0.3.33為0，查看電機銘牌參數并輸入到參數F2.0.00至F2.0.04，設定參數F2.2.53為1，按ESC按鍵退出，按FWD按鍵即開始電機參數測定， 測定時變頻器面板第一行顯示0變?yōu)?.0，等再顯示0的時候即測定完成。
使用E380/V350/V560變頻器外接電位器只能運行到25HZ?？ E380把控制板右下角的JP1短接片把2和3針短接。V系列變頻器把控制板右下角的JP3開關撥到下方。
如何測試變頻器模塊是否損壞？？ 將數字萬用表打到二極管檔上，紅筆接P-，黑筆測量R、 S、T、U、V、W。
黑筆接P+，紅筆測量R、S、T、U、V、W。測量的三相輸入、輸出的數值是否一致并在400-500之間，是即正常，不是即不正常。
雕刻機上變頻器如何接正版卡和盜版卡？？ 以E550變頻器為例：
1.正版卡：控制卡啟動信號接在X1和CM端子上，速度信號接在AI和GND端子上。
2.盜版卡：高中低速度信號接在X2、X3、X4和CM端子上，再把CM和X1端子短接。
V系列，面板操作時，主顯示欄出現“PL.LoC”是什么意思？？ 出現“PL.LoC”是提示用戶“操作面板鎖定”，是因?yàn)榭蛻粼O(shè)置了變頻器鍵盤鎖定參數“F0.0.11”導致，用戶可以通過以下操作步驟自行解鎖：
a)按“OK”并保持
b)在5秒內順次點擊“<”“>”兩遍，則面板暫時解鎖5分鐘
c)將參數F0.0.11=0000，則鍵盤永久解鎖。
制動電阻和直流電抗器接在什么位置？？
大功率變頻器（E380-4T0150、V560-4T0220以上）沒有內置制動單元，因此制動電阻無法接到變頻器功率端子上，只能外接在制動單元P和PB端子。
伺服運動控制
已知伺服電機的額定扭矩Tn（N.m）及額定轉速n（r/min），如何計算其額定功率Pn（KW）？？ 伺服電機的額定功率Pn=（額定轉矩Tn×額定轉速n）÷9550
例如：CM105-80T24030A1CN-1型號伺服電機的額定扭矩為2.4N.m，額定轉速為3000r/min，則該型號伺服電機的額定功率Pn=（2.4×3000）÷9550≈0.75KW。
CA100伺服驅動器位置模式下的指令脈沖形態有哪幾種？允許指令脈沖的最高頻率是多少？？ 指令脈沖形態一共有三種：
① 脈沖+方向；
② 正轉/反轉脈沖；
③ 正交脈沖。
允許指令脈沖的最高頻率：
CA100伺服系統可提供哪些線纜?？ 我司提供五類伺服線纜給伺服用戶選擇，通用線材類是伺服接線必須使用的，選配線材類由用戶參考需求自由選擇；
通用線材類：
① 電機動力線：可選3/5/10米；
② 電機編碼器線：可選3/5/10米；
③ 端子輸入輸出線：可選1/2/3米，可選標準接頭或者單側散拉接頭；
選配線材類：
④ 通信電纜：與上位機通信時選擇，可選3米PC接頭或3米PLC接頭的線纜；
⑤ 模擬量輸出線：需要接模擬量輸出時選擇，可選1米長線纜；
CA100伺服驅動器怎么選型?？ 可以按照如下幾個要素來選型：
① 選擇合適尺寸的安裝法蘭和軸伸，CM系列伺服電機目前共有60mm,80mm,110mm,130mm四款常用規格法蘭可選；
② 額定轉速，CM系列伺服電機有1500rpm,2000 rpm,2500 rpm,3000 rpm四種轉速可選；
③ 額定扭矩，單位牛米N.w；
④ 編碼器分辨率，可選2500線或者絕對式17bit編碼器。
用戶根據這幾個要素確定對應的伺服電機型號，再查找對應的伺服驅動器型號即可，驅動器和電機的型號對照表請查閱CA100簡易說明書附錄1部分。
CA100伺服驅動器有哪幾種控制方式？？ 有三種控制方式：位置控制、速度控制、轉矩控制。
工業控制產品
使用EP1系列PLC控制CS系列步進電機應注意哪些問題？？ 控制步進電機應注意以下幾點：
① 必須選擇EP1系列晶體管輸出形式的PLC，如EP1-M1614TA。
② EP1系列的高速脈沖輸出口為Y0和Y1。PLC控制步進電機時，可選擇脈沖加方向控制方式，最多可以控制兩軸（兩臺步進）。控制回路接線示意圖：
Y0輸出高速脈沖，Y2控制方向，Y3控制使能；使用PLC的24V電源，無需加電阻限流。
